详细介绍
产品特点：
- 管棒材直线前进，探头高速旋转
- 旋转头转速可达3500rpm，定制款旋转头转速可达5000rpm
- 与水接触部分全部采用抗腐蚀材料
- 采用配套水浸探头
- 可实现连续24h平稳工作

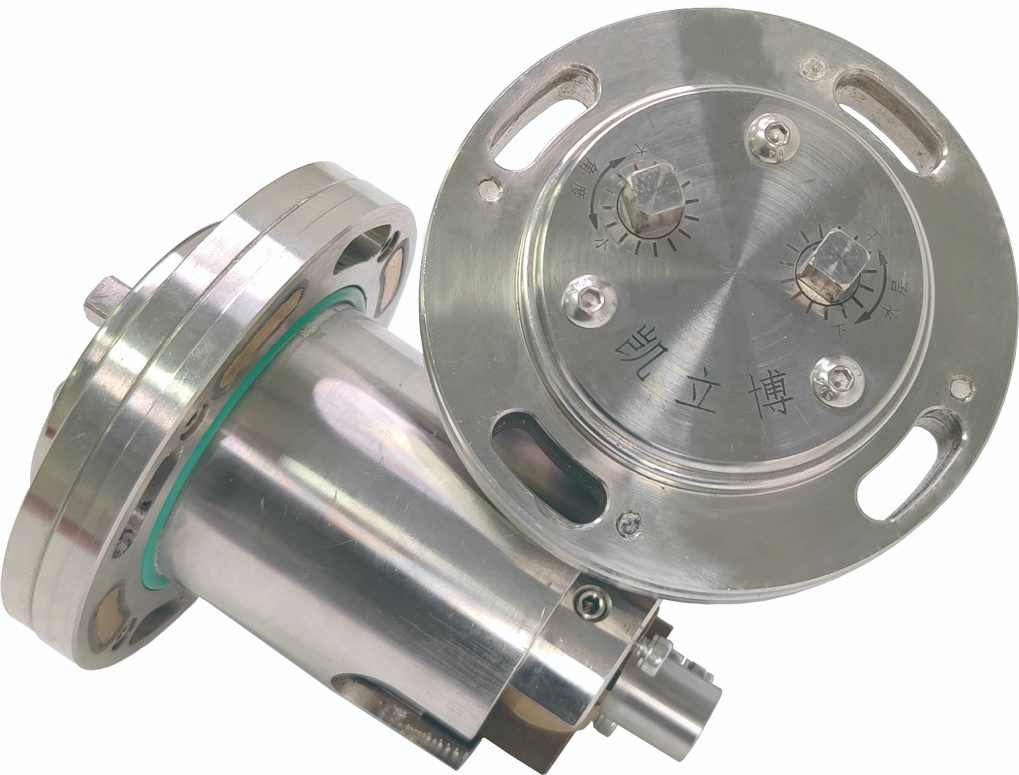

探头夹持器
主要技术参数：
|
检测方式 |
在线或离线式自动化检测 |
|
检测材质 |
钛合金、不锈钢、铝合金、锆合金、铜合金、碳钢、高温合金、合金钢等 |
|
直径范围 |
φ5mm-25mm、φ6mm-30mm、φ8mm-40mm、φ10mm-60mm、φ30mm-90mm、φ40mm-120mm等，根据实际需求定制。 |
|
长度范围 |
1.5m-30m |
|
管材壁厚 |
0.2mm-20mm（壁厚与外径之比不大于0.2） |
|
通道数量 |
4-12（根据实际检测需要选择） |
|
传输方式 |
碳刷耦合、电容耦合 |
|
检测功能 |
管材：内外表面纵伤/横伤/斜伤、分层、测厚 |
|
棒材：平底孔、表面纵伤/斜伤、横通孔 |
|
|
检测缺陷灵敏度 |
表面槽伤：0.03mm*0.06mm*1.65mm（深*宽*长） |
|
平底孔当量缺陷：φ0.4mm |
|
|
信噪比 |
≥10dB |
|
稳定性 |
≤2dB（连续稳定运行4小时后） |
|
周向灵敏度 |
≤1.5dB |
|
管材内外壁灵敏度 |
≤2dB |
|
误报率 |
≤1% |
|
漏报率 |
0 |
|
检测速度 |
0.5m/min-30m/min |
|
端头盲区 |
10mm-50mm |
|
标记精度 |
±20mm |
|
符合标准 |
GB/T 5777、GB/T 4162 、GB/T 12969.1 、GB/T5193、ASME SB-338、GJB 494A、GB/T 3310、YS/T 1000、YS/T1103等 |
|
可选增配 |
激光测径、涡流、目视、材质元素分析 |
图片欣赏
管、棒材旋转头自动化超声波检测系统 |
 钛棒自动化超声波探伤系统 |
 不锈钢薄壁管材自动化超声波探伤系统 |
